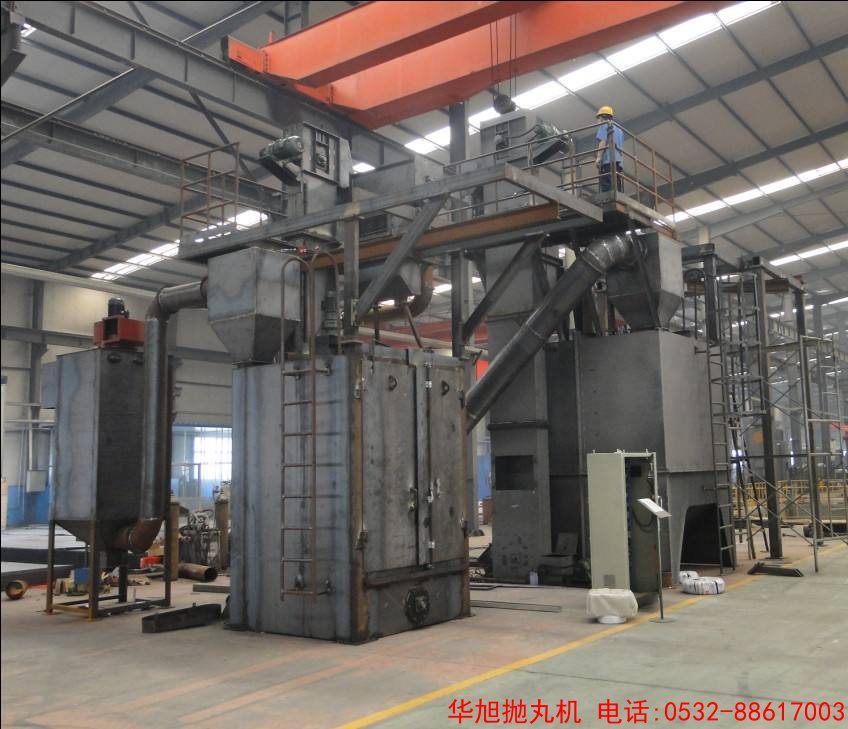

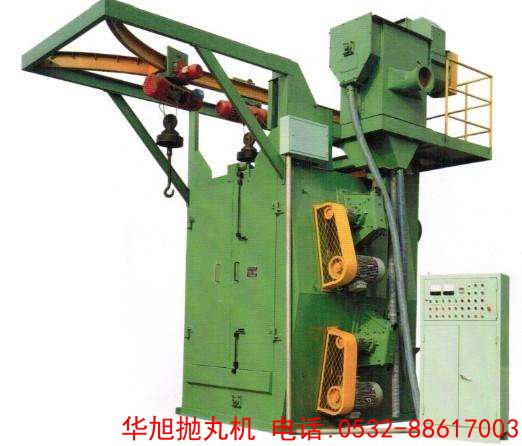

Q376吊钩式抛丸清理机

Q376吊钩式抛丸清理机是青岛华旭公司研发生产的结构紧凑、生产率高的新型吊钩式抛丸机。其主要用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理吊钩式抛丸机或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。如：电动车架、手推车、电机壳齿轮箱阀门、不锈钢门窗、三轮车、汽车大架子、汽车轮毂、液化气罐、散热片、汽车轮片汽车轮毂、五金工具等多种领域。

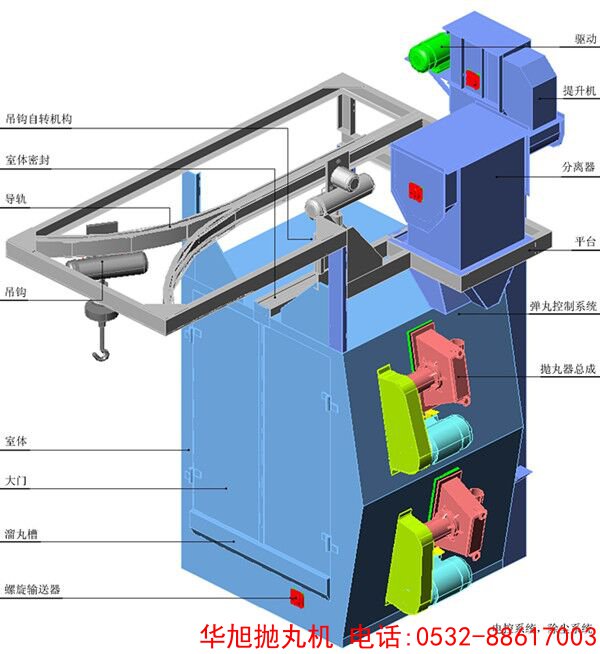

Q376吊钩式抛丸清理机具有以下特点：

1、抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定。

2、抛丸清理机采用无地坑结构。

3、采用瑞士GF公司技术生产的抛丸器，能显著地提高清理效率、获得满意的清理效果。

4、分离装置采用国际上最先进的BE型满幕帘式丸渣分离器，能显著提高分离效果。

5、机器设计构思新颖，使用维修方便。

6、吊钩具有升降、行走、室内旋转的功能。

7、本机具有故障自动检测装置，采用先进的瑞士+GF+制作技术，从而使本机具有结构先进，设计合理，运行可靠，生产效率高等特点。

8、采用无地坑结构形式，即节省了地坑基础的施工费用和时间，又解决了用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。吊钩具有升降、运行和室内旋转的功能。

9、清理室内采用了高铬板防护，使用寿命也大大提高，而且外形美观、易于更换。





Q376吊钩式抛丸机参数：


被清理工件的最大尺寸



              直径*高        Φ800×1100 mm



    吊钩



             电动葫芦型号     CD10.5-6D



             最大吊重          0.5        t



             自转速度         2.8        r/min



             电机功率（自转）0.75       kw



             运行速度          20        m/min



             电机功率（行走）0.2        kw



             升降速度         8         m/min



             电机功率（升降）  0.8      kw



    抛丸器



             抛丸器型号       Q034ZZ



             抛丸器数量       2



             叶轮直径        Φ420     mm



             总抛丸量         2´125    kg/min



             电机型号         Y132S2-2



             总功率           2´7.5      kw



    提升机



              提升量          15        t/h



              皮带线速度      1.21      m/s



              料斗间距        225      mm



              减速机型号      XWD1.5-3-1/17



              减速机功率      1.5       kw



    分离器



              分离量          15        t/h



              分离区风速      4~5       m/s





Q376吊钩式抛丸机的操作流程：

    1、除尘系统开

    2、吊钩在室外装工件

    3、吊钩开入室内，运行停止

    4、大门关闭，吊钩自转开始

    5、提升机开

    6、抛丸器开

    7、供丸系统闸门开，清理开始

    8、清理完毕，抛丸器停，供丸系统闸门关闭

    9、吊钩自转停止

    10、提升机停 (如继续清理可不停）

    11、大门打开，吊钩开出室外卸件

    12、除尘系统停止（如继续清理可不停）
